1.概述

產品用途：本產品適用于天然纖維、化學纖維及其混紡的機織物印花。

布重：50g/M²～600g/M²

2.設備規格

1、有效印花幅寬：  2400 MM(  260 型 )

2、進布方式:針梭兩用

3、印制套色數：12套。

4、刮印方式：磁棒

5、網含悶頭總長： 2600mm；磁棒總長：24000mm；磁棒：小頭花棒；

6、印制花回：640、726、820、914、1018、1206，

                  隨機標配640卡盤

7、設計車速：4～80M/min

8、對花精度：±0.1mm

9、對花調節范圍： 縱向：不限 橫向：±10mm 斜向：±5mm

10、烘燥方式：四風口三層穿布熱風烘燥

11、烘房節數：8節；松式式烘房；

12、烘燥熱源: 天然氣加熱；（百通燃燒機）

13、烘房工作溫度：110℃－200℃

14、進落布方式：平幅進落布

15、車別： 左手車（面對進布，傳動在左 邊）

16、裝機總功率：約 135  KW

17、全機重量：約  42 噸

18、織物類型：

19、水 壓：不應低于3KG/M2；

20、電柜位置：①位置；①標準位置②其它：位置；

21、整機安裝：①位置；①地坪面②樓層(注明限高)

3. 技術特征：

1、開放式網座設計，磁棒刮印。

2、采用基于CAN-BUS總線的計算機分布控制系統，圓網獨立伺服驅動。

3、貼布裝置：兩套裝置；①水溶性上膠：磁棒式¨；

                   ②上熱塑膠；一根φ20磁棒在印花磁臺上熱塑膠；

4、高效清除布面浮毛裝置。

5、傳動邏輯控制采用西門子PLC控制及觸摸屏。

6、導帶傳動：采用瑞寶龍紡綸導帶。

7、圓網驅動:主傳動采用日本松下服電機驅動系統和德國紐卡特精密減速機

8、進落布及網帶傳動：變頻器傳動。

9、采用人機界面操作臺，顯示各種信息（車速、溫度、對花參數、磁棒壓力、運行狀態等）全中文顯示，并記錄存檔。

10、故障檢測。自動檢測故障、快速定位，并記錄存檔。

11、網架總成可單邊抬起，清洗方便，更換摩擦片方便快捷。

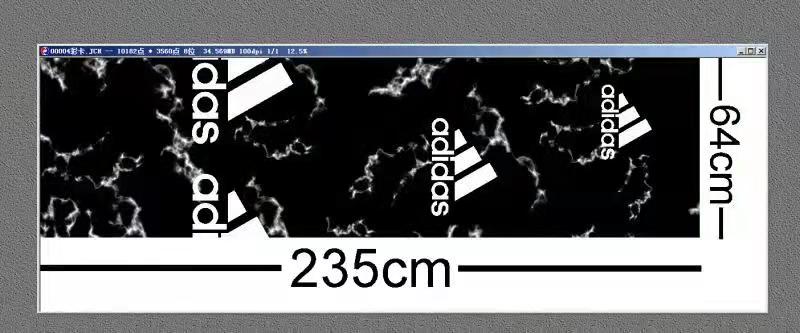

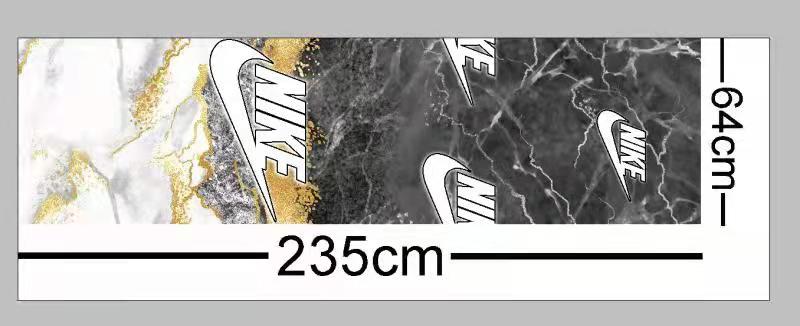

4. 樣品展示：
